教建設計院設計項目的BIM技術應用獲長沙市勘察設計協會推介

所屬分類： 集團新聞

所屬分類： 旗下新聞

2024-06-21

6月20日，由湖南教建集團設計研究院有限公司（簡稱“教建設計院”）負責設計的長沙市天心區實驗小學擴建工程項目被長沙市勘察設計協會列為BIM技術應用示范項目予以推介。

BIM技術應用示范項目推介

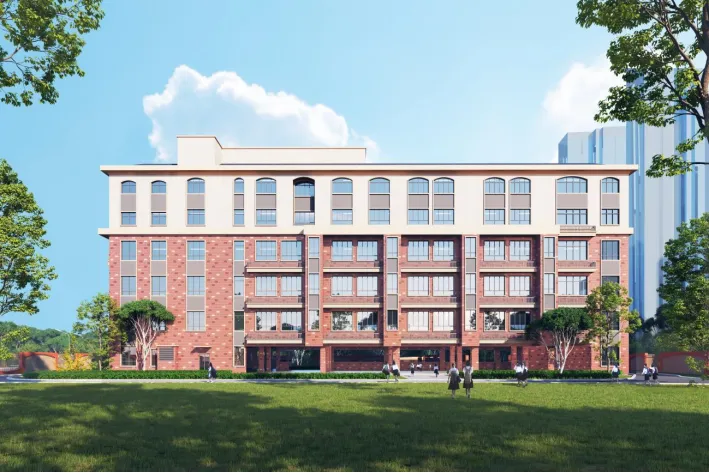

項目名稱：長沙市天心區實驗小學擴建工程

設計單位：湖南教建集團設計研究院有限公司

建設單位：長沙隆欣置業有限公司

項目概況：本項目為一棟綜合樓，建筑面積8792.46平方米，地下1層地上6層，建筑高度23.800米，框架結構，設計使用合理年限為50年，屋面防水等級為Ⅰ級，抗震設防烈度為6度。

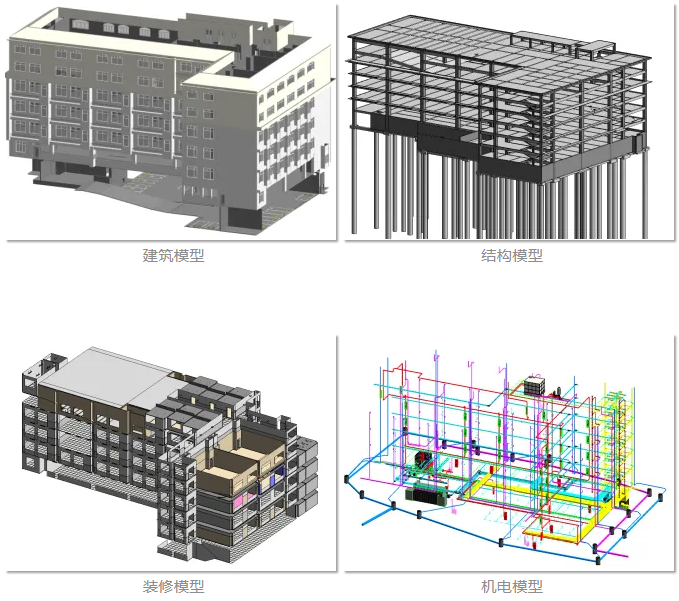

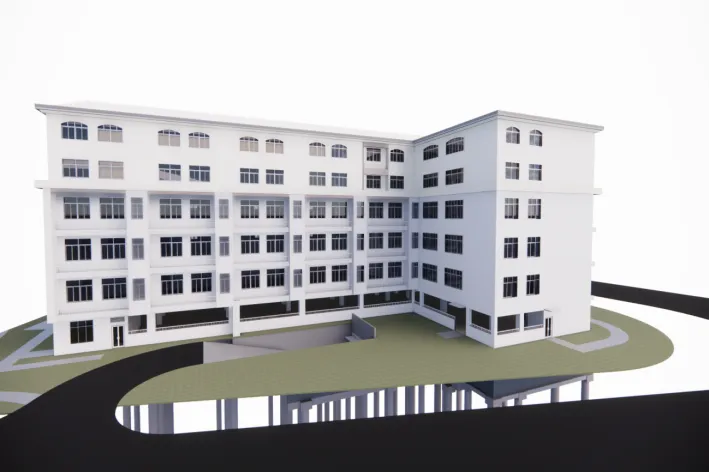

BIM模型圖

項目應用

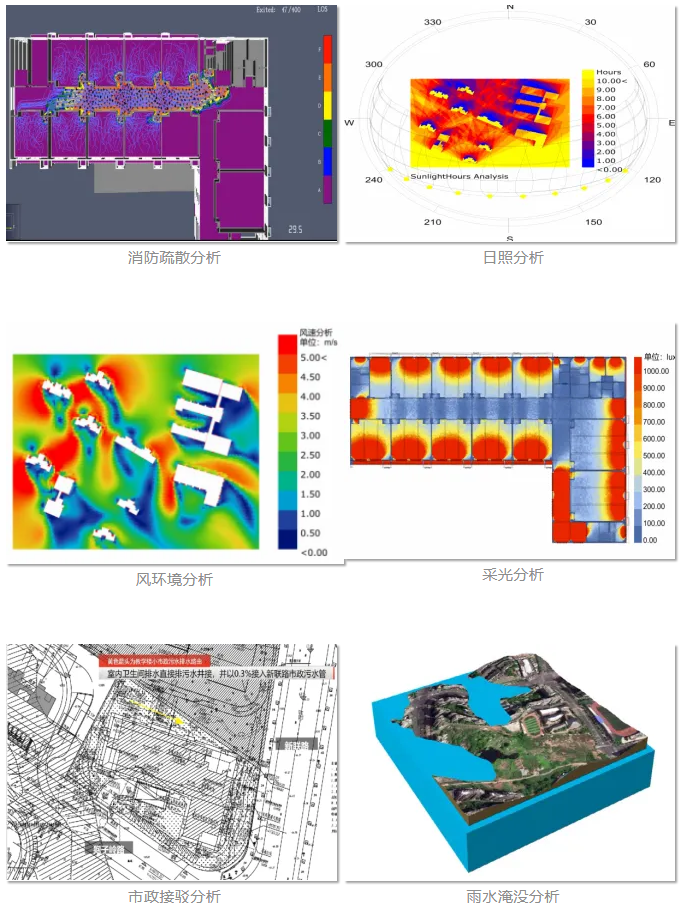

1.建筑性能分析

對方案模型進行消防疏散、日照、風環境等性能分析，滿足項目各項數據要求。

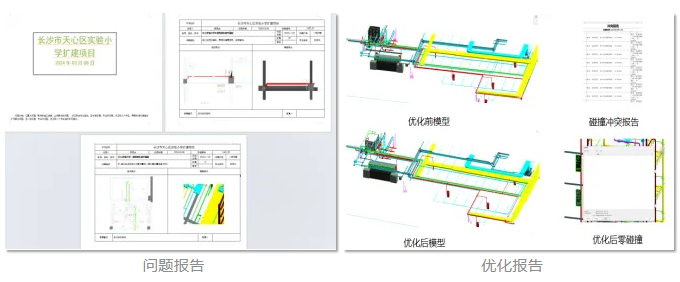

2.碰撞檢測

通過BIM建模及碰撞檢測，對問題進行記錄匯總，逐一追蹤，確保每個問題都得到回復且出具變更圖紙。本項目共發現碰撞問題百余個，最終解決所有“真”碰撞，保證“真”碰撞為0。

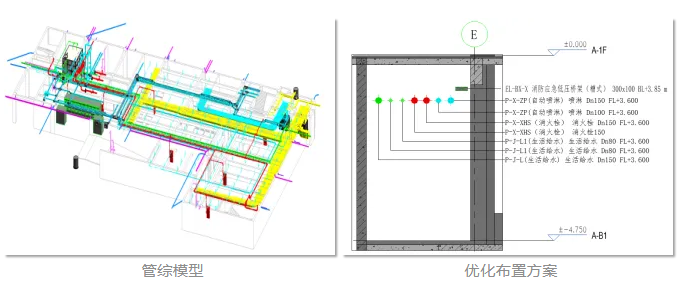

3.管綜優化

依據設計及施工規范要求、強條、項目相關要求，對項目機電管線進行優化，保證凈高相對合理，同時管綜成果能夠良好地轉移到施工階段。

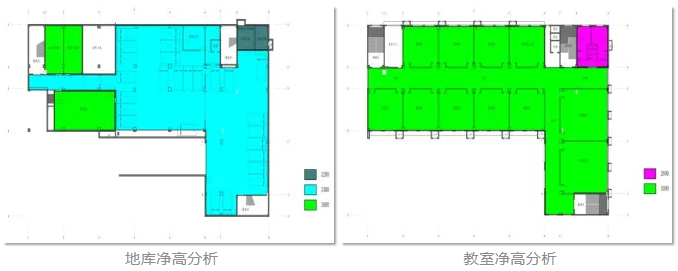

4.凈高分析

通過BIM專業交互能力，將各專業進行集成，模型深化后，找出深化后機電最低點，出具管底凈高圖，輔助設計及業主進行決策。

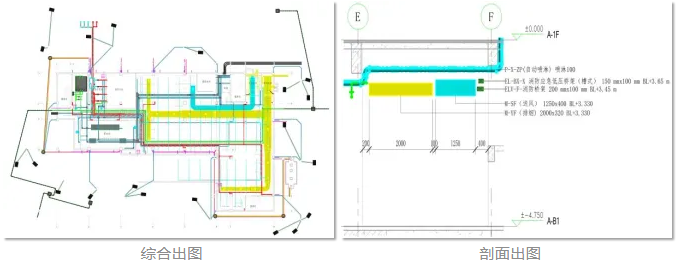

5.深化出圖

BIM模型方案確定后，出具BIM機電優化圖紙，輔助機電專業進行施工圖設計。

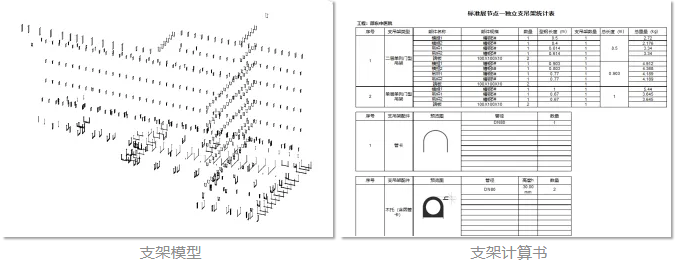

6.支架優化

對綜合支吊架進行排布并出具計算書，在滿足支吊架受力情況下盡量統一支吊架形式，減少不同類型不同樣式的支吊架，簡化支吊架制作及施工難度，節約材料。

7.預留預埋

結合BIM模型，出具預留預埋圖紙，輔助現場預留預埋工作。

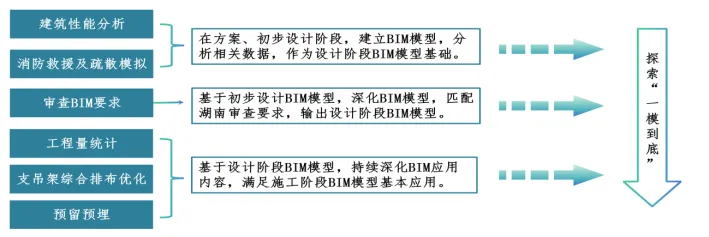

BIM技術應用技術成果

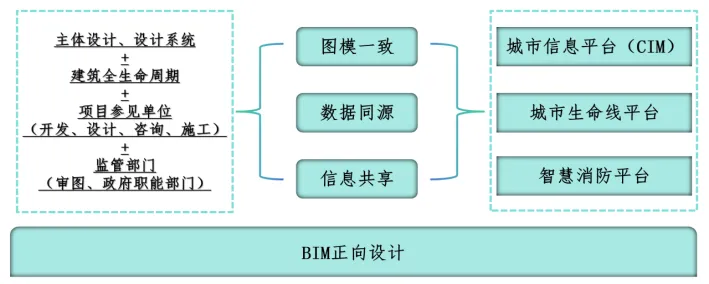

本項目以湖南省BIM標準為基礎，滿足省級BIM審查要求，結合項目設計情況，落實“圖模一致”，拓展施工應用，探索“一模到底”“一模多用”。

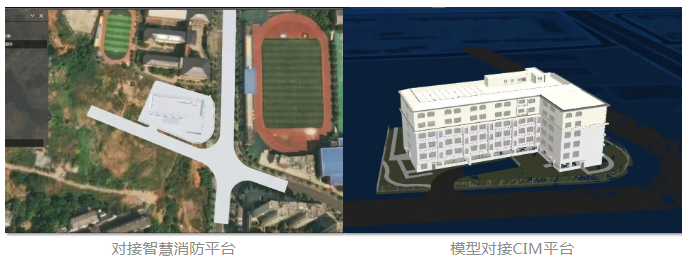

將建筑項目的各個方面包括設計、施工、運營等整合在一起，實現全生命周期的信息共享與協同工作。通過城市信息平臺，還可以實現不同建筑項目之間的信息互通和協作，提升整個城市的建筑管理和服務水平。
